Case Study: Ολοκληρωμένη Ηχομόνωση Ιατρείου – Τοίχοι, Οροφή & Δάπεδο
Η Ηχομόνωση αποτελεί κρίσιμο παράγοντα για τη σωστή λειτουργία ενός ιατρείου, τόσο για τη διατήρηση της ιδιωτικότητας των ασθενών όσο και για τη δημιουργία ενός ήρεμου και επαγγελματικού περιβάλλοντος.
Στην παρούσα μελέτη παρουσιάζουμε ένα ολοκληρωμένο έργο ηχομόνωσης σε ιδιωτικό ιατρείο, με έμφαση σε τρία βασικά σημεία παρέμβασης: τοίχος, οροφή, και δάπεδο κατασκευάζοντας ένα πλήρες Ηχομονωτικό & Αντιδονητικό Room into Room (δωμάτιο μέσα σε δωμάτιο).
1. Ηχομόνωση Τοίχου
Ο κύριος στόχος στην ηχομόνωση των τοίχων ήταν ο περιορισμός της μετάδοσης ήχου & δονήσεων από/προς τους γειτονικούς χώρους (γειτνιάζοντα διαμερίσματα της πολυκατοικίας) και δη και του διπλανού Ιατρείου το οποίο γειτνιάζει με το προς κατασκευή ηχομονωμένο Ιατρείο το οποίο θα πρέπει να μπορεί να λειτουργεί εύρυθμα ταυτόχρονα με αυτό.
Βήματα Κατασκευής :
Για την συγκεκριμένη απαιτητική εφαρμογή, επιλέχθηκε η κατασκευή ενός από τα συστήματα Εργαστηριακά Πιστοποιημένου Ηχομονωτικής & Αντιδονητικής προστασίας του Εργοστασίου μας Chova ηχομονωτικής απόδοσης Rw =58 dB.
Βήματα Κατασκευής :
1ο Βήμα :

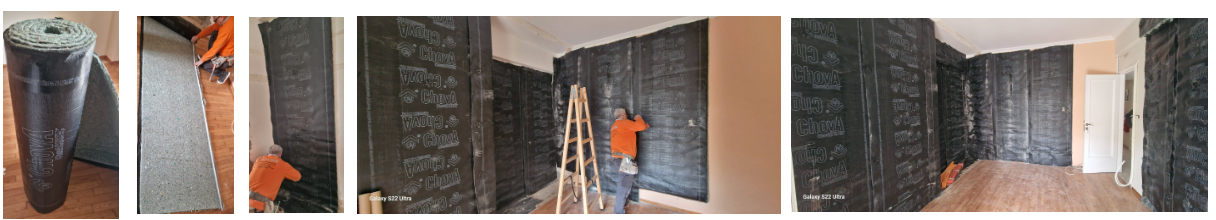

Τοποθέτηση απευθείας στους υφιστάμενους πλευρικούς τοίχους το Ειδικό Ηχομονωτικό & Αντιδονητικό σύστημα Μεμβράνης με βιομηχανικά κολλημένη Ηχοαπορροφητική Επένδυση τύπου ChovaFieltex® 65 πάχους 20mm και βάρους 7,4kg/m2. Η τοποθέτηση του συστήματος γίνεται μέσω μηχανικής στήριξης με πλαστικά καρφιά ChovaFIX 6. Με τρόπο αλληλοκάλυψης των αρμών που διαθέτει η ChovaFieltex®
2ο Βήμα :

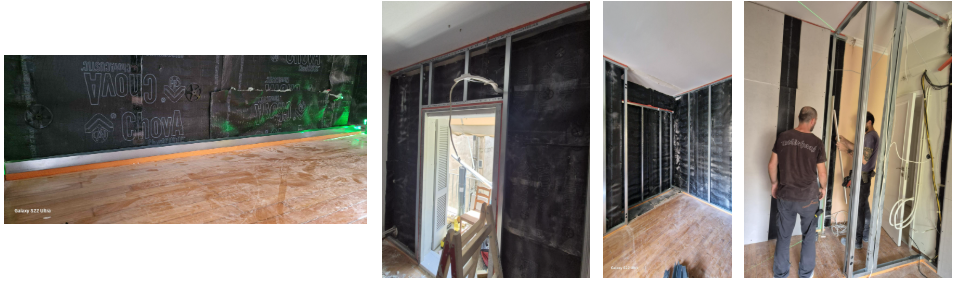

Με διάκενο 10mm μεταξύ του παραπάνω συστήματος τοποθετείται σκελετός (πάχους 50mm) ξηράς δόμησης για την προετοιμασία της τοποθέτησης των δύο Panel Γυψοσανίδας πάχους 12,50mm και της Ειδικής Ηχομονωτικής Μεμβράνης Viscolam® 65 πάχους 4mm και βάρους 6,5kg/m2.
Ειδική προσοχή δίνεται στην αντικραδασμική έδραση των στρωτήρων όσο και στην περιμετρική αποκοπή των ορθοστατών από τα υφιστάμενα δομικά στοιχεία. Η Αντιδονητική αποκοπή πραγματοποιείται μέσω της εφαρμογής της υψηλής απόδοσης αντικραδασμικής λωρίδας ISOLMER® πάχους 25mm.
Η επιλογή του τύπου και σκληρότητας του ISOLMER® (13 διαφορετικοί χρωματισμοί-κωδικοί πυκνότητας) γίνεται με βάση υπολογισμού με ειδικό software λαμβάνοντας υπόψιν το πλάτος έδρασης και το βάρος του εκάστοτε τοίχου που πρόκειται να εδραστεί αντικραδασμικά.
Εσωτερικά του σκελετού τοποθετείται Ηχοαπορροφητικό Panel Πετροβάμβακα πάχους 40kg και βάρους 40kg/m3 η ηχοαπορροφητικό πάνελ ChovANAPA 4cm.
3ο Βήμα :

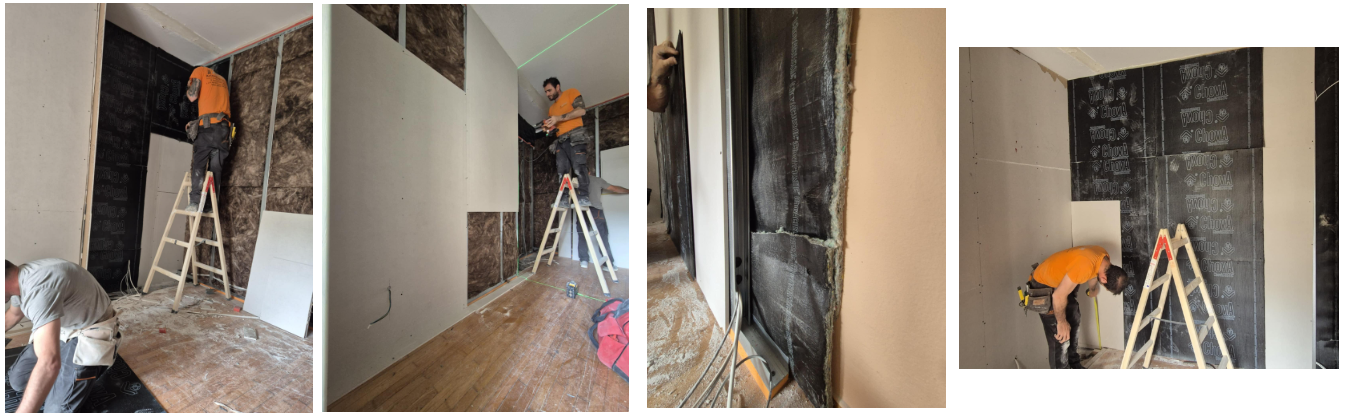

Κατόπιν τοποθετείται η πρώτη στρώση Panel Γυψοσανίδας πάχους 12,50mm δίνοντας ιδιαίτερη έμφαση και προσοχή στην σωστή εφαρμογή των αρμών όλων διάκενων μεταξύ των Panel Γυψοσανίδας.
Έπειτα τοποθετείται επί της πρώτης στρώσης γυψοσανίδας η Ειδική Ηχομονωτική & Αντιδονητική Μεμβράνη Viscolam® 65 πάχους 4mm και βάρους 6,5kg/m2 η οποία προσδίδει :
1.σημαντική μάζα στο σύστημα – άρα και ηχομόνωση- καθώς επίσης και
2. διαφοροποίηση υλικού ενδιάμεσα στα δύο πάνελ γυψοσανίδας η οποία προσφέρει σε καίριες συχνότητες όπως οι 1600Hz - 2500Hz διόρθωση στην απώλεια ηχομονωτικής απόδοσης όπου τα απλά συστήματα ξηράς δόμησης με Panel γυψοσανίδας παρουσιάζουν σε αυτές τις συχνότητες με πτώση της απόδοσης τους έως και 7dB χωρίς την ενσωμάτωση ηχομονωτικής μεμβράνης Viscolam στο σύστημα.
Φροντίζουμε η ηχομονωτική μεμβράνη να τοποθετείται έτσι ώστε οι αρμοί της να μην συμπίπτουν με αρμούς των panel γυψοσανίδας (το οποίο επιτυγχάνεται και λόγω διαφοροποιημένης διάστασης της μεμβράνης Viscolam πλάτους 1,0m έναντι 1,2m του panel γυψοσανίδας)
Κατόπιν τοποθετείται και η 2η στρώση Panel γυψοσανίδας πάχους 12,50mm, με τρόπο έτσι ώστε να μην συμπίπτει με στους αρμούς της ήδη τοποθετημένης Ηχομονωτικής μεμβράνης, και στοκάρεται επιμελώς σε αρμούς και οπές βιδών. Το σύστημα παραδίδεται έτοιμο προς επεξεργασία βαφής.
2. Ηχομόνωση Οροφής
Η ηχομόνωση της οροφής είναι απαραίτητη λόγω της ζήτησης υψηλής ηχομονωτικής και αντικραδασμικής προστασίας του χώρου σε σχέση με όλα τα γειτνιάζοντα διαμερίσματα. Οι ήχοι από βήματα, μετακινήσεις επίπλων, φωνές, κ.λ.π. δεν πρέπει να γίνονται αισθητοί από και προς το ιατρείο.
Εφαρμογή:
Για την κατασκευή της Ηχομονωτικής, Αντιδονητικά Αναρτημένης Οροφής, επιλέχθηκε η κατασκευή συστήματος της Εργαστηριακά Πιστοποιημένης Ηχομονωτικής & Αντιδονητικής Οροφής του Εργοστασίου μας Chova ηχομονωτικής απόδοσης RA = 79 dbA.
Βήματα Κατασκευής :
1ο Βήμα :

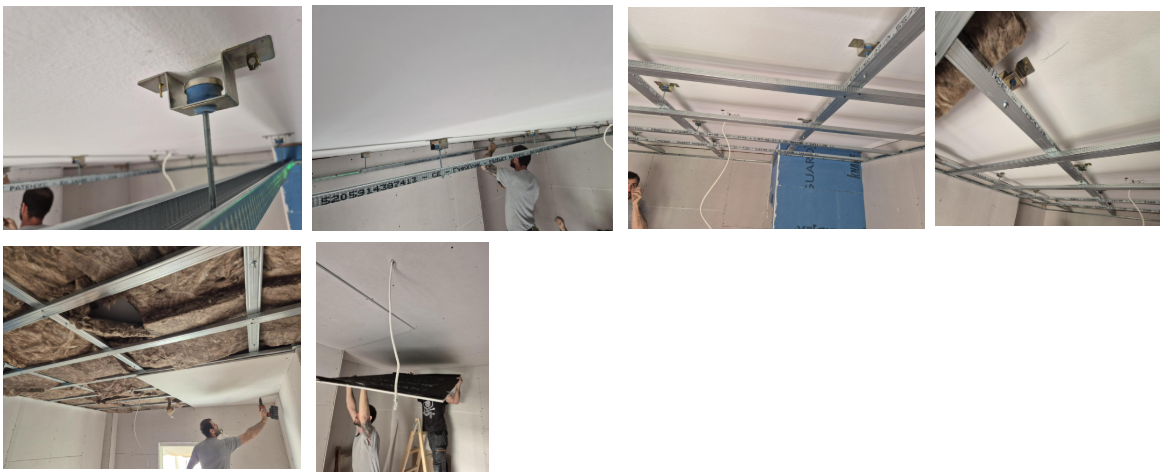

Μέσω Μηχανικής στήριξης (μεταλλικά ούπατ) τοποθετήθηκαν οι ειδικές αναρτήσεις αντιδονητικής προστασίας VISCOREN® OMEGA BLUE (όχι καουτσούκ!!) στην πλάκα οροφής με βάρος λειτουργίας της ανάρτησης έως και 30kg/σημείο στήριξης.
Οι Αναρτήσεις με VISCOREN® τύπου OMEGA προσφέρουν δυνατότητα ρύθμισης τής επιθυμητής στάθμης της οροφής στον χώρο μας μέσω του ύψους της ντίζας που τοποθετούμε.
Ακριβώς όπως και στην διαδικασία Ηχομόνωσης τοίχου αντίστοιχα και τώρα προβλέπεται ειδική αντικραδασμική περιμετρική αποκοπή των καναλιών από τα υφιστάμενα δομικά στοιχεία (τοιχία). Η Αντιδονητική αποκοπή πραγματοποιείται μέσω της εφαρμογής της υψηλής απόδοσης λωρίδας ISOLMER® πάχους 25mm.
2ο Βήμα :
Στις υφιστάμενες αναμονές ντιζών τοποθετείται ο πρωτεύον σκελετός (κανάλι) οροφής και σταυρωτά ο δευτερεύων ο οποίος και θα παραλάβει και τα δύο Panel Γυψοσανίδας πάχους 12,50mm με ενδιάμεση παρεμβολή της Ηχομονωτικής Μεμβράνης VISCOLAM® 65 πάχους 4mm και βάρους 6,5kg/m2.
Ενδιάμεσα των καναλιών τοποθετείται και πάλι Ηχοαπορροφητικό Panel πετροβάμβακα πάχους 40mm και βάρους 40kg/m3.
3ο Βήμα :
Κατόπιν τοποθετείται η πρώτη στρώση Panel Γυψοσανίδας πάχους 12,50mm επί του αντικραδασμικά αναρτημένου σκελετού οροφής δίνοντας ιδιαίτερη έμφαση στη τοποθέτηση και την αποφυγή δημιουργίας διάκενων στους αρμούς μεταξύ των Panel ξηράς δόμησης.
Έπειτα τοποθετείται η Ειδική Ηχομονωτική & Αντιδονητική Μεμβράνη Viscolam® 65 πάχους 4mm και βάρους 6,5kg/m2.
Φροντίζουμε η ηχομονωτική μεμβράνη να τοποθετείται έτσι ώστε να καλύπτει τους αρμούς των panel γυψοσανίδας (σταυρωτά) και όχι να εφάπτεται με αυτούς.
Κατόπιν τοποθετείται και η 2η στρώση Panel γυψοσανίδας πάχους 12,50mm, και πάλι σταυρωτά στους αρμούς της Ηχομονωτικής μεμβράνης, και στοκάρεται επιμελώς σε αρμούς και οπές βιδών. Το σύστημα παραδίδεται έτοιμο προς επεξεργασία βαφής.
Με την παρέμβαση αυτή εξαλείφθηκαν οι κραδασμοί και η μεταφορά δονήσεων από/προς τον παραπάνω όροφο, προσφέροντας ακουστική απομόνωση στον εξεταστικό χώρο.
3. Ηχομόνωση Δαπέδου
Η ηχομόνωση του δαπέδου είχε διπλή στόχευση:
Α.την αντικραδασμική προστασία και απόσβεση ήχων πρόσκρουσης (impact noise) από το εσωτερικό του ιατρείου, καθώς επίσης
Β. τον περιορισμό μετάδοσης ήχου προς όλους τους παρακείμενους χώρους μέσω της ενίσχυσης ηχομονωτικής απόδοσης του δαπέδου από αερόφερτους ήχους
Βήματα Κατασκευής :
1ο Βήμα :
Αρχικά πραγματοποιήθηκε καθαρισμός του υφιστάμενου ξύλινου δαπέδου ως προετοιμασία για την τοποθέτηση του νέου Ειδικού Αντιδονητικού Δαπέδου τύπου FLOOR BLOCKS ISOLMER®
2ο Βήμα :

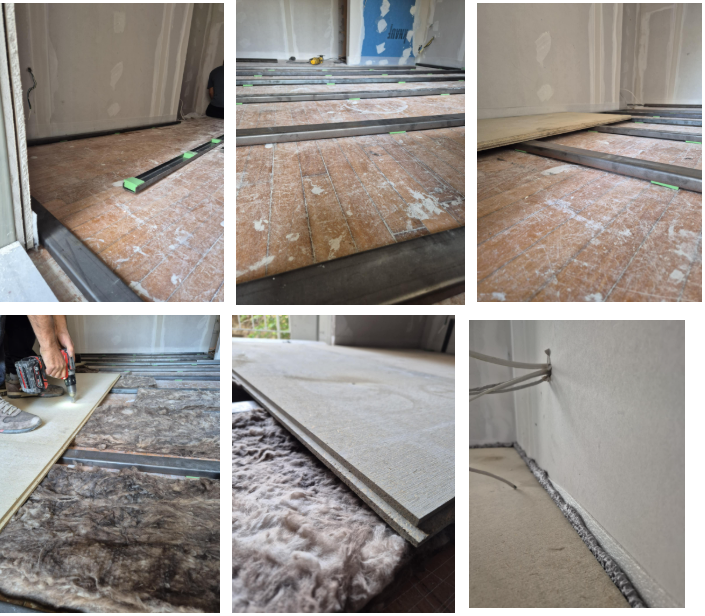

Έπειτα τοποθετήθηκαν μεταλλικοί οδηγοί / στρωτήρες κατάλληλης διατομής και πάχους μετάλλου ενσωματώνοντας μέσα τους ειδικά τακάκια FLOOR BLOCKS ISOLMER® πάχους 25mm. Οι στρωτήρες τοποθετούνται σε κατάλληλη απόσταση μεταξύ τους κατόπιν μελέτης και υπολογισμού μέσω ειδικού software. Η επιλογή σκληρότητας του ISOLMER® (13 διαφορετικοί χρωματισμοί-πυκνότητες υλικού) γίνεται βάση των κινητών & σταθερών φορτίων που θα εφαρμοστούν στον χώρο καθώς επίσης και την επιθυμητή Ιδιοσυχνότητα του τελικού συστήματος δαπέδου.
Ενδιάμεσα των μεταλλικών στρωτήρων τοποθετείται Ηχοαπορροφητικό Panel πετροβάμβακα πάχους 40mm και βάρους 40kg/m3 για τον περιορισμό του φαινομένου αναγέννησης θορύβου από τις ανακλάσεις εσωτερικά του δαπέδου.
3ο Βήμα :
Στη συνέχεια τοποθετείται σταυρωτά και μέσω μηχανικής στήριξης στους μεταλλικούς στρωτήρες ειδική Ηχομονωτική ΙΝΟτσιμεντοσανίδα δαπέδου (όχι κοινή τσιμεντοσανίδα) πάχους 22mm και βάρους 27kg/m2.
Η συγκεκριμένη Ινοτσιμεντοσανίδα προσφέρει πολλαπλά πλεονεκτήματα αποτελώντας την πλέον ιδανική επιλογή για την κατασκευή Ηχομονωτικών πλωτών με πιστοποιημένη ηχομονωτική απόδοση αναλόγως του πάχους της:
- Περιμετρική (και στις 4 πλευρές) ενθυλάκωση τύπου tongue& grooveη οποία εξασφαλίζει την Ηχοστεγανότητα αλλά και προστατεύει από τριξίματα έναντι άλλων εναλλακτικών τελικού δαπέδου χωρίς ενθυλάκωση.
- Μεγάλο βάρος σε μικρός πάχος. Η υψηλή της πυκνότητα λόγω της σύνθεσης της (σύνθεση με πολτού τσιμέντου με ίνες ξύλου) προσφέρει πολύ μεγάλη μάζα σε ελάχιστο πάχος.
- Ανθεκτικότητα. Η Ηχομονωτική Ινοτσιμεντοσανίδα της StopSoundπέραν των υψηλών φορτίων που μπορεί να παραλάβει (Resistance to distributed load 9000kPa) έχει υψηλή αντοχή και σε καιρικές συνθήκες με αποτέλεσμα να μην μεταβάλλονται τα χαρακτηριστικά και η απόδοση της από αυτές.
Σημαντικά Tips για την επιτυχία του Αντιδονητικού συστήματος δαπέδου :
- Τα Panelτης Ινοτσιμεντοσανίδας δεν πρέπει να εφάπτονται με τον Ηχομονωτικό τοίχο σε κανένα σημείο για την αποφυγή ηχογεφυρών.
- Μεριμνούμε διάκενο 10mmμεταξύ του panelτης Ινοτσιμεντοσανίδας και του Ηχομονωτικού Τοίχου το οποίο και μετά την ολοκλήρωση του δαπέδου σφραγίζεται Ηχομονωτικά με ελαστική μαστίχη ή με ειδικό Ηχομονωτικό αφρό. Στην περίπτωση του δεύτερου η περίσσια ποσότητα αφαιρείται με φαλτσέτα.
- Σε περίπτωση που επιθυμούμε να μπει περιμετρικό σοβατεπί αυτό δεν θα πρέπει να εφάπτεται με το τελικό μας πλωτό δάπεδο. Θα προβλέπεται διάκενο 10mm(μεταξύ σοβατεπί και τελικού δαπέδου) το οποίο θα πληρώνεται με ελαστική μαστίχη.

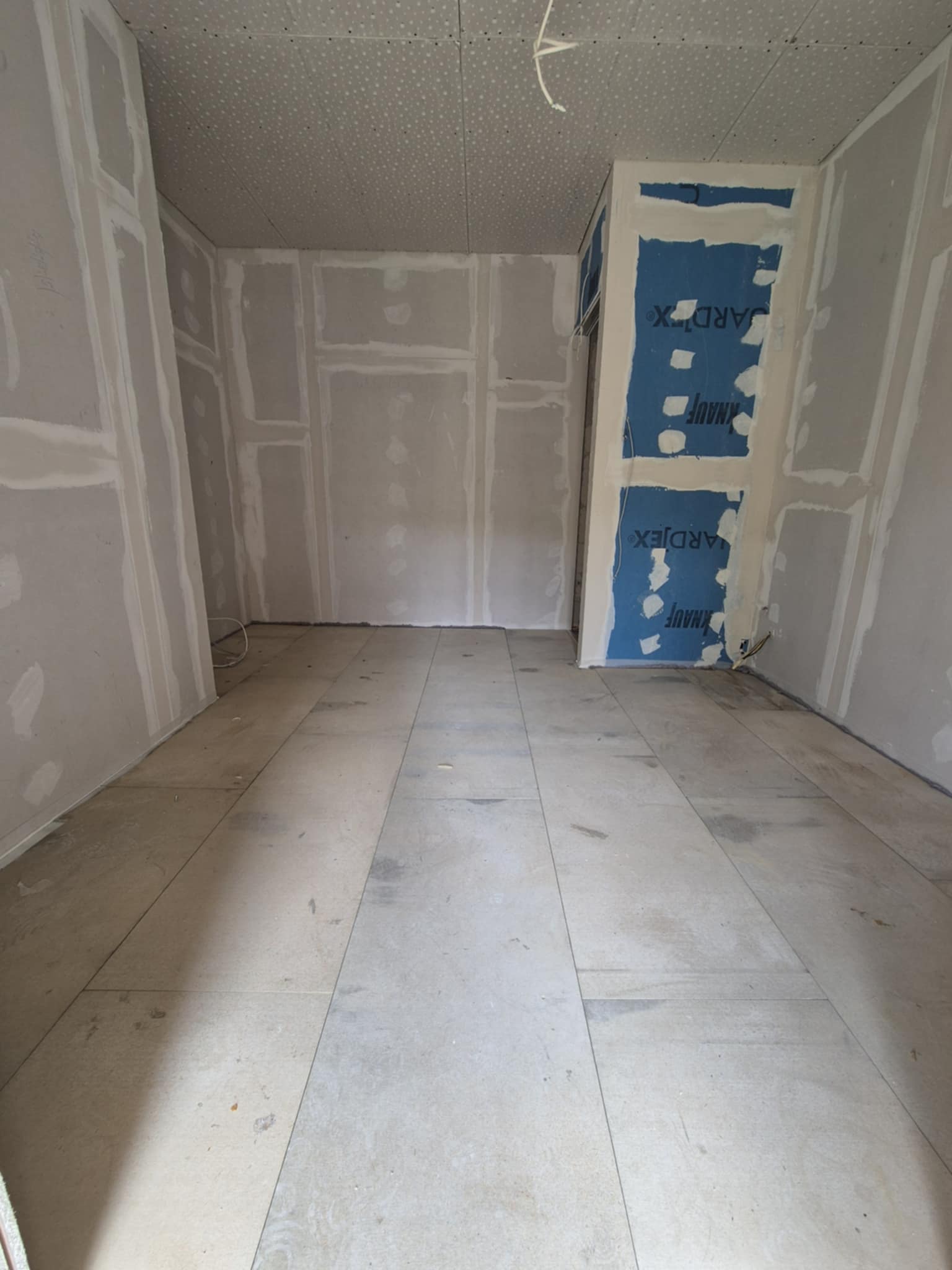

Το νέο μας πλέον Ηχομονωτικό και Αντιδονητικό Πλωτό Δάπεδο είναι έτοιμο να παραλάβει το επιθυμητό τελικό Δάπεδο (laminate,κεραμικό πλακάκι ,μάρμαρο κ.λ.π.).
Σε πολλές περιπτώσεις χρησιμοποιείται το ίδιο και ως τελικό δάπεδο εφαρμόζοντας primer για ξύλινα δάπεδα.
Το αποτέλεσμα ήταν η δραστική μείωση της μεταφερόμενης ομιλίας και θορύβου, σε όλο το φάσμα συχνοτήτων, επιτυγχάνοντας Ηχομόνωση > 50 dB.
4. Ηχοαπορρόφηση – Ακουστική Άνεση
Με την ολοκλήρωση της ηχομόνωσης του Cold Shell (ηχομονωτικού κελύφους) του Ιατρείου όπως ανωτέρω και βάσει της γεωμετρίας του χώρου, πραγματοποιήθηκε μελέτη και υπολογισμός για τη βελτίωση της ακουστικής και τη μείωση της αντήχησης (Hot Shell).

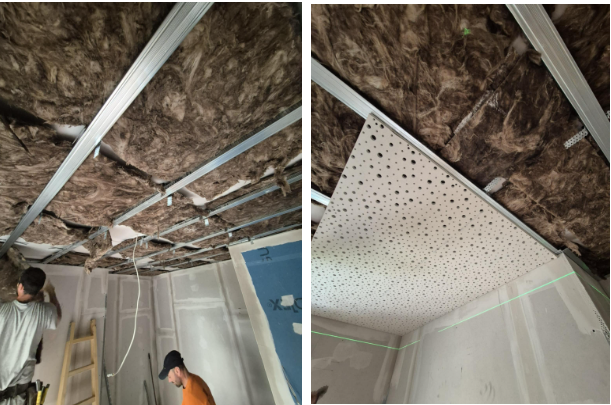

Στο πλαίσιο του έργου και κατόπιν ειδικού αιτήματος του πελάτη, κατασκευάστηκε δευτερεύουσα αναρτημένη ψευδοροφή, τοποθετημένη κάτω από την αντικραδασμική και ηχομονωτική κύρια οροφή. Η δευτερεύουσα ψευδοροφή κατασκευάστηκε από κατάλληλου τύπου ηχοαπορροφητικής απόδοσης διάτρητη γυψοσανίδα, προσφέροντας υψηλή ηχοαπορρόφηση και εξασφαλίζοντας αυξημένη Ακουστική Άνεση στον χώρο.
Σημείωση: Η Stop Sound Constructions συνιστά την εφαρμογή εργαστηριακά πιστοποιημένων και πυράντοχων λύσεων ηχοαπορρόφησης του εργοστασίου μας ISINAC®, για μέγιστη αποτελεσματικότητα και συμμόρφωση με τα πρότυπα ποιότητας και ασφάλειας.
Λύσεις μας μπορείτε να δείτε εδώ : https://stopsound.gr/el/shop/echoaporrophese.html
Συμπέρασμα
Η επιτυχής ηχομόνωση του ιατρείου στηρίχθηκε :
- στη σωστή μελέτη και σχεδιασμό,
- στην επιλογή κατάλληλων εργαστηριακάπιστοποιημένων υλικών
- και στην ποιοτική τοποθέτηση με επίβλεψη μηχανικών μας του έργου καθ’ όλη την διάρκεια διεξαγωγής του.
Το τελικό αποτέλεσμα προσφέρει αυξημένη ιδιωτικότητα, επαγγελματισμό και ένα ήρεμο περιβάλλον για ιατρούς και ασθενείς.
